전류 측정은 전자 장치의 효율성을 파악하는 중요한 요소입니다. 특히 에너지 효율에 대한 관심이 높아지면서, 정확한 전류 및 전력 계산이 더욱 중요해지고 있습니다. 이러한 필요성을 충족시키기 위해 RIGOL의 오실로스코프 전류 프로브가 많은 전문가와 취미 전자기기 사용자에게 선택되고 있습니다.
오실로스코프 전류 프로브란?
전류 프로브는 측정하고자 하는 테스트 포인트나 신호 소스를 오실로스코프와 연결해주는 장치입니다. 이 연결은 간단한 와이어부터 정밀한 액티브 차동 프로브에 이르기까지 다양한 방식으로 이루어질 수 있습니다. 전류 프로브는 이 중에서도 전류 신호를 측정하는 데 사용됩니다.
전류 프로브 원리
전류 프로브는 전류의 크기를 측정하기 위해 사용되는 장치로, 오실로스코프와 같은 측정 장비에 연결되어 전류를 전압 신호로 변환합니다. 이러한 변환을 통해 사용자는 측정하고자 하는 전류에 대한 파형과 데이터를 시각적으로 확인할 수 있습니다. 특히, 홀센서 방식의 전류 프로브는 후크 타입으로 걸어 전류를 측정하는 방식으로 편리하고 고정밀과 광범위한 주파수 대응 능력을 갖추고 있어 매우 유용합니다.
홀센서 방식 전류 프로브의 원리
홀센서 방식 전류 프로브는 홀 효과를 기반으로 동작합니다. 홀 효과는 전도체에 전류가 흐르는 상태에서 자기장을 가하면, 전도체의 직각 방향으로 전압이 발생하는 현상입니다. 홀센서는 이 원리를 이용하여 전류를 감지합니다.
- 자기장 감지: 전류가 흐르는 도체 근처에 위치한 홀센서는 도체로부터 발생하는 자기장을 감지합니다.
- 전압 발생: 자기장의 영향으로 센서 내부에서는 전류의 흐름에 수직 방향으로 홀 전압이 발생합니다.
- 신호 변환: 홀센서는 감지된 자기장의 크기에 비례하는 홀 전압을 출력합니다. 이 전압은 후속 전자 회로를 통해 증폭되고 처리되어 측정 장비가 이해할 수 있는 전압 신호로 변환됩니다.
홀센서 전류 프로브의 결선 방법
홀센서 전류 프로브를 사용할 때는 몇 가지 중요한 결선 단계를 따라야 합니다:
- 프로브 위치 결정: 측정하고자 하는 도체 또는 회로의 전류 경로를 정확히 파악합니다.
- 프로브 설치: 홀센서 프로브의 감지부를 해당 전류 경로의 주변에 배치합니다. 이때, 프로브의 방향성과 위치가 중요하며, 도체를 둘러싸는 형태로 설치하여 자기장을 정확하게 감지할 수 있도록 합니다.
- 오실로스코프 연결: 프로브의 출력 단자를 오실로스코프의 입력 단자에 연결합니다. 이 연결을 통해 측정된 전압 신호가 오실로스코프로 전송됩니다.
- 전원 공급: 홀센서 프로브는 외부 전원을 필요로 할 수 있습니다. 이 경우, 프로브에 전원을 공급하여 정상적인 작동을 보장합니다.
- 측정 파라미터 설정: 오실로스코프에서 적절한 측정 파라미터를 설정합니다. 예를 들어, 전압 스케일, 시간 스케일, 트리거 설정 등을 조정하여 최적의 측정 결과를 얻을 수 있습니다.
이러한 방식으로 홀센서 전류 프로브를 올바르게 결선하고 설정하면, 전류 측정이 정확하고 효율적으로 이루어질 수 있습니다. 홀센서 방식은 특히 교류와 직류 모두를 측정할 수 있어 다양한 전기적 환경에서 유용하게 사용됩니다.
추천하는 RIGOL 전류 프로브
RIGOL에서는 다음과 같은 전류 프로브를 추천합니다:

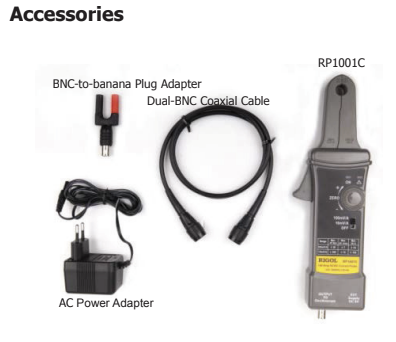

- RP1001C - 최대 주파수 300KHz, 100Arms
- RP1002C - 최대 주파수 1MHz, 70Arms
- RP1003C - 최대 주파수 50MHz, 30A
- RP1004C - 최대 주파수 100MHz, 30A
- RP1005C - 최대 주파수 10MHz, 150A
- RP1006C - 최대 주파수 2MHz, 500Arms
각 모델은 특정 측정 요구에 맞춰 설계되었으며, 다양한 주파수 범위와 전류 용량을 갖추고 있어 광범위한 애플리케이션에 적합합니다.
전류 프로브의 활용
이러한 전류 프로브는 가전제품, 모바일 기기, 산업 장비 등 다양한 전자 장치의 전류 및 전력 효율을 측정하는 데 필수적입니다. 정확한 전류 측정을 통해 에너지 효율을 개선하고, 기기의 성능을 최적화할 수 있습니다.
RIGOL 전류 프로브를 사용하면 보다 정밀하고 신뢰할 수 있는 데이터로 전자 기기의 성능을 평가하고, 필요한 개선 조치를 신속하게 도모할 수 있습니다.
