안녕하세요! 오늘은 최신 기술이 집약된 RIGOL의 DS70000 시리즈 디지털 오실로스코프에 대해 소개해드리겠습니다. RIGOL은 첨단 측정 장비 분야에서 혁신을 거듭하며 신뢰받는 브랜드로 자리 잡고 있는데요, DS70000 시리즈는 그 중에서도 5GHz 대역폭을 가진 뛰어난 성능과 다양한 기능으로 주목받고 있습니다.
5GHz, 3GHz 대역폭을 자랑하는 RIGOL DS70000 시리즈

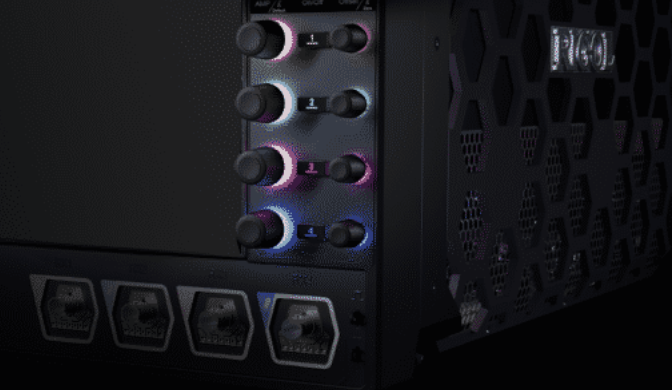

RIGOL DS70000 시리즈는 최대 5GHz 및 3GHz 대역폭을 자랑하는 고성능 디지털 오실로스코프입니다. 이러한 고대역폭 덕분에 USB, 이더넷과 같은 고주파 신호를 정확하게 측정하고 분석할 수 있으며, 연구 개발부터 생산 라인에 이르기까지 다양한 응용 분야에서 활용될 수 있습니다.
RIGOL DS70000 시리즈의 주요 특징
• 최대 5GHz 아날로그 채널 대역폭: DS70000 시리즈는 최대 5GHz의 대역폭을 제공하며, 4개의 아날로그 채널과 1개의 외부 채널을 지원합니다.
• 최대 20 GSa/s의 실시간 샘플링 속도: 놀라운 샘플링 속도로 정밀한 신호 분석이 가능합니다.
• 최대 2Gpts 메모리 깊이: 깊은 메모리로 긴 신호를 자세히 분석할 수 있습니다.
• 1,000,000 wfms/s 이상의 파형 캡처 속도: 매우 빠른 파형 캡처로 순간적인 신호 변화도 놓치지 않습니다.
• 다양한 트리거 기능: 엣지 트리거, 펄스 트리거, 슬로프 트리거 등 다양한 트리거 옵션을 제공합니다.
• 41가지 파형 파라미터의 자동 측정: 다양한 파형 파라미터를 자동으로 측정하여 분석의 효율성을 높입니다.
• 5개의 독립된 계측기 통합: 디지털 오실로스코프, 실시간 스펙트럼 분석기, 디지털 전압계, 8-자리 주파수 카운터 및 토탈라이저, 프로토콜 분석기(옵션)를 하나로 통합했습니다.
• 15.6인치 HD 멀티터치 스크린: 전자적으로 제어되는 원버튼 스크린 각도 조절 기능과 멀티윈도우 분할 화면 디스플레이로 사용자 편의성을 극대화했습니다.
GHz 측정에 필요한 RIGOL 프로브
RIGOL DS70000 시리즈 디지털 오실로스코프는 고주파 신호 측정에 필요한 다양한 프로브를 지원합니다. 아래는 GHz 측정에 적합한 주요 프로브들입니다:
• PVA8700 고대역폭 차동 프로브: 7 GHz 대역폭을 지원하며, 최대 30 V 피크 CAT I 전압 측정을 제공합니다.
• PVA7250 단일/차동 활성 프로브: 2.5 GHz 대역폭을 지원하며, 최대 30 V 피크 CAT I 전압 측정을 제공합니다.
• RP7150 단일/차동 활성 프로브: 1.5 GHz 대역폭을 지원하며, 최대 30 V 피크 CAT I 전압 측정을 제공합니다.
• RP6150A 저임피던스 프로브: 1.5 GHz 대역폭을 지원하며, MSO/DS4000, DS6000, MSO/DS7000, MSO8000, DS70000 시리즈와 호환됩니다.
• RP5600A 고임피던스 프로브: 600 MHz 대역폭을 지원하며, MSO/DS4000, DS6000, MSO/DS7000, MSO8000, DS70000 시리즈와 호환됩니다.
고성능 분석 도구
RIGOL DS70000 시리즈는 다음과 같은 고성능 분석 도구들을 제공합니다:
• 실시간 스펙트럼 분석기: 옵션으로 제공되는 실시간 스펙트럼 분석기를 통해 주파수 영역에서 신호를 분석할 수 있습니다.
• 고급 수학 기능: A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, 적분, 미분, 로그, 지수, 제곱근, AX+B, 저역통과, 고역통과, 대역통과, 대역차단 등의 다양한 수학 연산 기능을 제공합니다.
• 자동 측정 기능: 41가지의 자동 파형 파라미터 측정 기능으로 신호 분석을 빠르고 정확하게 수행할 수 있습니다.
• 아이 다이어그램 및 지터 분석: 고급 아이 다이어그램과 지터 분석 옵션을 통해 신호 무결성을 평가하고 타이밍 문제를 식별할 수 있습니다.
• 패스/페일 테스트: 사용자 정의 마스크를 이용하여 테스트 신호가 사양을 만족하는지 검사할 수 있습니다. 테스트 결과는 성공, 실패 횟수 및 전체 테스트 횟수로 제공됩니다.
Compliance Test (규격 시험)
DS70000 시리즈는 다양한 규격 시험을 지원하여 제품의 품질과 성능을 보장합니다:
• USB2.0 Pre-compliance Test: USB2.0 규격을 준수하는지 시험할 수 있는 사전 규격 시험 옵션입니다.
• 100Base-T Ethernet Pre-compliance Test: 100Base-T 이더넷 규격을 준수하는지 시험할 수 있는 사전 규격 시험 옵션입니다.
제품 구성
RIGOL DS70000 시리즈는 다음과 같은 구성 요소로 제공됩니다:
• DS70304 및 DS70504 모델: 각각 3GHz와 5GHz 대역폭을 지원하는 모델로, 최대 20 GSa/s의 샘플링 속도와 500 Mpts의 표준 메모리 깊이를 제공합니다.
• 포함된 액세서리: 각 모델에는 목적지 국가 표준에 맞는 전원 코드, USB 케이블, 500 MHz 수동 고임피던스 프로브 4개(RP3500A)가 포함됩니다.
• 옵션 액세서리: 다양한 옵션 액세서리(예: 고성능 차동 프로브, 전류 프로브, 고전압 차동 프로브 등)를 통해 측정 능력을 확장할 수 있습니다.
• 업그레이드 옵션: 2 Gpts 메모리 깊이 업그레이드, 시리얼 프로토콜 분석 옵션, 고급 아이 다이어그램 및 지터 분석 옵션 등을 추가할 수 있습니다.
RIGOL DS70000 시리즈의 장점
• 고성능 분석 도구: DS70000 시리즈는 강력한 분석 기능을 제공하여 복잡한 신호도 정확하게 분석할 수 있습니다.
• 사용자 친화적 인터페이스: 대형 멀티터치 스크린과 직관적인 UI로 쉽게 사용할 수 있습니다.
• 다양한 애플리케이션 지원: 산업용, 연구용, 교육용 등 다양한 분야에서 활용할 수 있는 다기능 오실로스코프입니다.
RIGOL DS70000 시리즈는 최고의 성능과 기능을 자랑하는 디지털 오실로스코프로, 신뢰할 수 있는 측정과 분석을 제공하여 다양한 응용 분야에서 활용될 수 있습니다.
