회로 설계 테스트를 위한 다양한 신호발생기 소개
회로 설계를 테스트하려면 다양한 전기 신호를 입력해보며 정상 작동 여부와 성능을 파악해야 합니다. 이를 위해 사용되는 신호발생기에는 여러 종류가 있으며, 각각 특정 용도에 적합합니다. 오늘은 리골(Rigol)의 다양한 신호발생기와 각 신호발생기의 특징을 알아보겠습니다.
신호발생기의 종류
- 파형발생기 및 함수발생기:
- 기본적인 사인파, 구형파, 삼각파, 펄스파 등 이미 정해진 파형을 출력합니다. 가장 저렴하며, 고정된 파형만 생성할 수 있습니다.
- 임의함수 발생기:
- 기본 함수 발생기에 비해 더 유연하게 파형 생성이 가능합니다. 재생속도, 진폭, 오프셋 등 파형의 매개변수를 변경하거나 왜곡 또는 변조할 수 있습니다.
- 임의파형 발생기:
- 상상할 수 있는 거의 모든 파형을 만들어낼 수 있는 매우 유연한 시스템입니다. 반복, 점프, 트리거가 포함된 시퀀스로 재생하며, 광변조, 양자 컴퓨팅, 자동차 잠금 방지 브레이크 시스템 시뮬레이션, 무선네트워크 스트레스 테스트 등 다양한 어플리케이션에서 활용됩니다.
- RF 신호발생기:
- 무선 테스트에 사용되며, DAC의 전압범위, 작동 주파수 범위, 설정 분해능, 최대 출력 전력 및 위상 잡음 등을 고려해야 합니다. AM, FM, PM과 같은 일반 아날로그 변조를 제공합니다.
- RF 벡터 신호발생기:
- 수신기 감도 테스트에 주로 사용되며, QAM, QPSK, FSK, BPSK, OFDM 등 다양한 아날로그 및 디지털 변조 방식으로 RF 신호를 생성합니다. 센서 신호 복제에서 RF 및 고속 직렬 데이터 신호 생성까지 광범위한 애플리케이션에 사용됩니다.

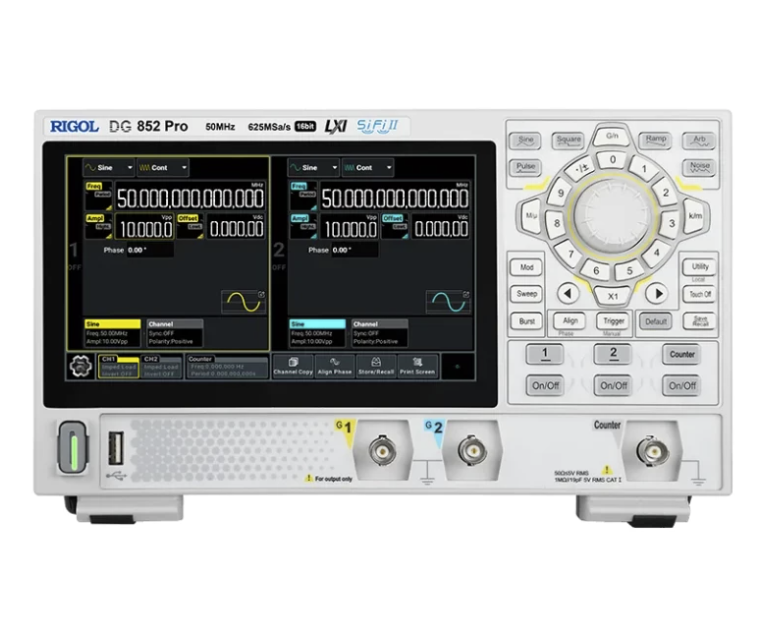

리골 신호발생기의 장점
리골 신호발생기는 보급형 제품부터 고급 기능을 갖춘 임의파형발생기까지 다양하게 제공되며, 우수한 가성비를 자랑합니다. 각 제품은 사용자의 요구에 따라 메모리와 해상도가 다양하게 제공되며, 특히 다채널 출력이 가능한 직류전원공급장치에 관심이 있다면 아래 링크를 통해 확인할 수 있습니다.
회로 설계를 테스트하기 위해 다양한 신호를 필요로 할 때, 적절한 신호발생기를 선택하는 것은 매우 중요합니다. 리골의 다양한 신호발생기는 각각의 요구 사항에 맞춰 효과적으로 회로의 성능을 테스트하고 검증하는 데 도움을 줄 수 있습니다.
